pogo pin顶针连接器结构的组成和特点是什么?

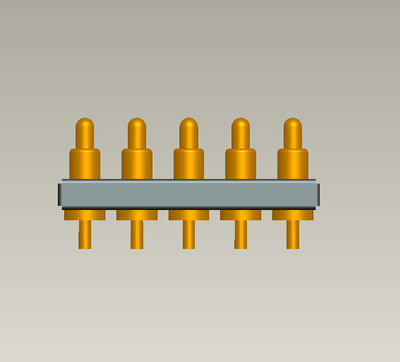

　　Pogo Pin 顶针连接器结构：

　　pogo pin顶针接头由针轴、弹簧、陶瓷珠、外管、胶芯和帽6部分组成。

　　pogo pin顶针连接器各元件参数要求：

　　针(柱塞)：黄铜镀金(C3604)，电镀层厚度视应用而定。一般镍为1.25~2.5um(换算为50~100)，镀金为0.125um~0.5um(换算为5u'~20u')

　　桶：黄金(C3604)，电镀层厚度通常为1.25~2.5um(换算为50-100u")，镀金0.125um至0.25um(换算为5u'~10u")。

　　弹簧：不锈钢(SUS304)或钢琴钢丝外壳：PA46、PA9T、HTN、LCP(无卤材料，防火等级UL94V-0)

　　封面(CAP)：LCP

　　pogo pin 顶针连接器有5 种样式，每种样式都具有以下特点：

　　SMT型：稳定性好，针管采用平底设计，便于SMT贴片焊接。

　　DIP型：针轴尾部有定位销，与PCB焊接时不动，定位效果好。

　　侧挂：侧挂设计大大降低了产品的厚度，通用连接超薄产品的电池。

　　弯折式：针轴尾部弯折，让设计者在空间利用上有更多选择。

　　双向型：双向双弹设计，为工程师提供双向连接的更多空间灵活性。
